墨鉅牌K214是鐵基沉淀硬化型等軸晶鑄造高溫合金，使用溫度小于900°C。合金成分特點是含有較多的鈣元素，并有合適的Al/Ti配比。合金具有較高的強度，但塑性較低。合金具有良好的鑄造性能。適用于制作燃氣渦輪導(dǎo)向葉片及其他高溫用零件。合金已用于制作多種渦噴型和渦漿型發(fā)動機的渦輪導(dǎo)向葉片，使用性能良好。合金在900°C，100h持久條件下，持久強度為200MPa，達到了鎳基鑄造高溫合金K401的水平，但塑性較低。經(jīng)700°C、343MPa、18633h應(yīng)力時效后，沒有TCP相析出；經(jīng)850°C、245MPa、280h應(yīng)力時效后，有Laves相析出，w(Laves)約占合金的0.5%。

       K214合金的熔煉與鑄造工藝，采用真空感應(yīng)爐焰煉母合金，低真空感應(yīng)爐或非真空高頻感應(yīng)翻轉(zhuǎn)爐快速重熔，澆注熔模精密鑄件和試棒。澆注溫度：低真空時為1450°C?1500°C；非真空時為1550°C-1620°C。

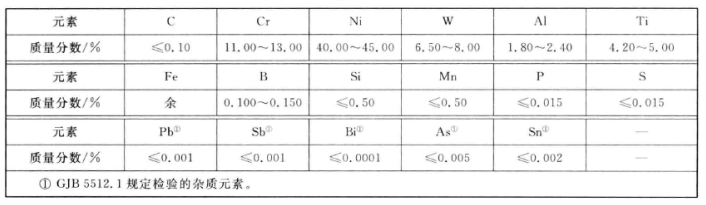

       墨鉅K214合金的化學(xué)成分，可以參考該表格：

       以及抗氧化性能，合金在空氣介質(zhì)中，900°C和1000°C、100h的氧化速率見表格參考：
